Das innovative Farbdopplersystem der neuesten Generation
Best Fit for Your Practice
Das X-CUBE 60 profitiert von ALPINIONs umfangreichem Schallkopf-Portfolio: Single-Crystal-Sonden mit X+ Crystal Signature™ Technologie liefern höchste Sensitivität und Breitbandcharakteristik für exzellente Bildauflösung.
High-Density-Linearsonden mit bis zu 25 MHz und nahtloser Auflagefläche decken das gesamte Spektrum rheumatologischer und orthopädischer Anforderungen ab – von der Gelenk- und Sehnendiagnostik über ultraschallgestützte Interventionen bis hin zur Beurteilung von Weichteilstrukturen. Da ALPINION alle Schallköpfe selbst entwickelt und fertigt, sind diese perfekt auf das System abgestimmt.

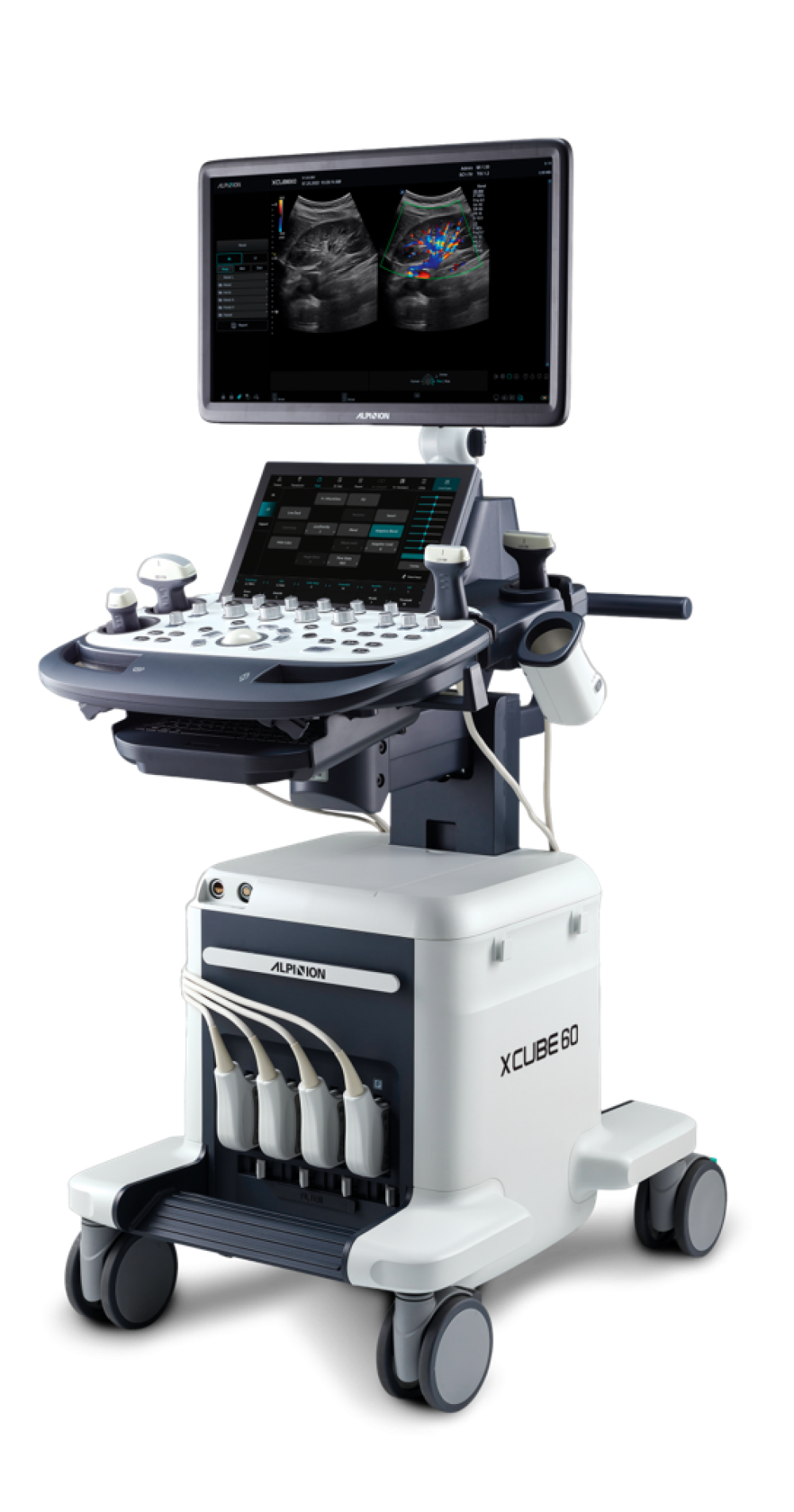

Präzise Diagnostik im kompakten Format
Das X-CUBE 60 vereint fortschrittliche Bildgebung mit durchdachter Ergonomie für Ihren Praxisalltag.
Die X+ Architecture bildet das Fundament für eine überzeugende Bildqualität: Die X+ FIT Beamforming-Technologie sorgt für exzellente Auflösung, hohen Kontrast und gleichmäßige Bilddarstellung von nah bis fern. Ergänzt durch die harmonische Bildgebung (PTHI) werden Artefakte minimiert und feinste Gewebestrukturen detailreich abgebildet. Single-Crystal-Schallköpfe mit X+ Crystal Signature™ Technologie liefern breitbandige Signale mit hoher Sensitivität – für eine zuverlässige Darstellung auch in schwierigen Untersuchungssituationen.
Klare Diagnosen. Effizienter Workflow.

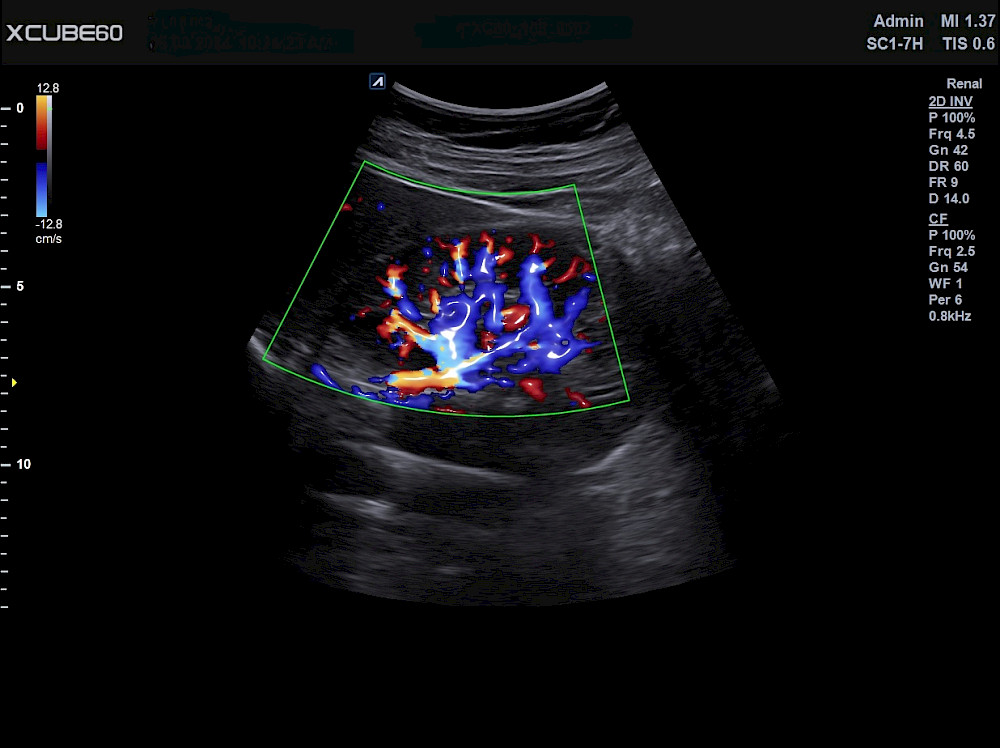

Brilliant Flow
Brilliant Flow visualisiert Gefäße mit 3D-Effekt auf dem 2D-Bild. So werden Gefäßstrukturen und ihre Begrenzungen intuitiver erfasst – für ein besseres räumliches Verständnis der Durchblutung.

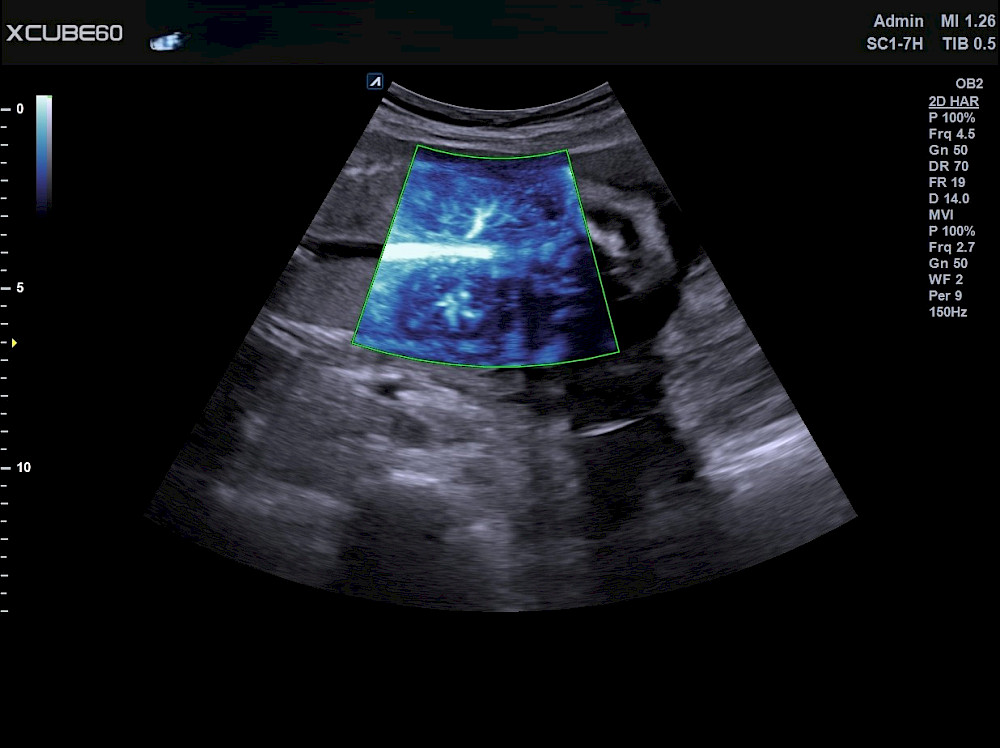

X+ Microview
Mit X+ MicroView werden selbst langsamste Blutflüsse in kleinsten Gefäßen sichtbar, die der Farbdoppler nicht erfasst – in Echtzeit und mit hoher Bildrate.

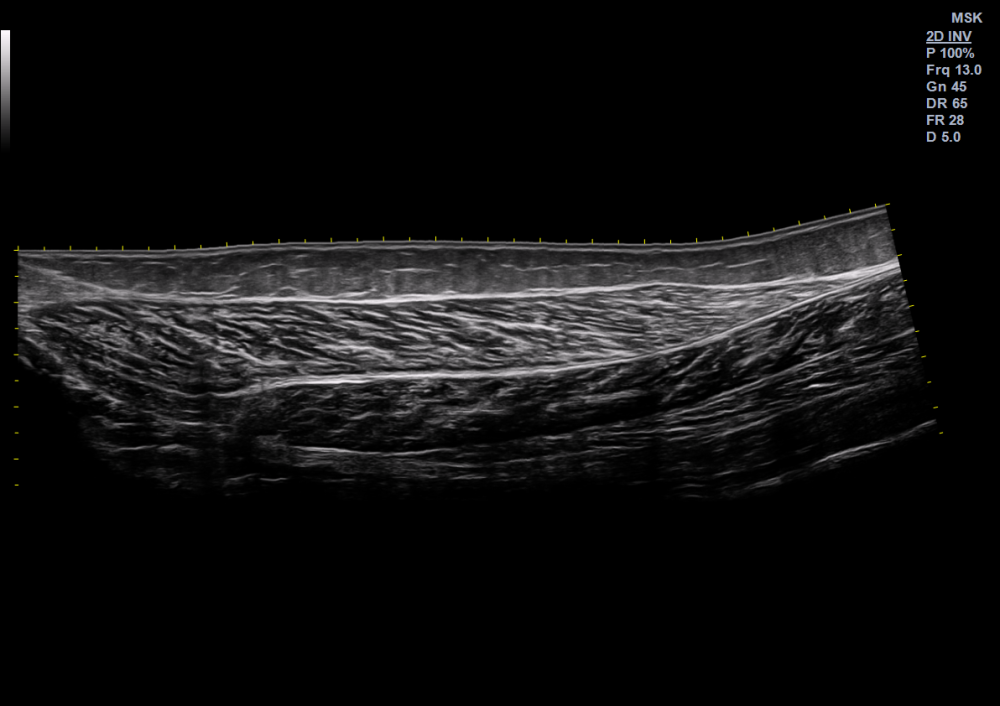

Panorama
Die Panorama-Funktion ermöglicht eine erweiterte horizontale Darstellung anatomischer Strukturen in einem einzigen Bild. Ideal für die Beurteilung großflächiger Befunde wie langer Sehnenverläufe, Muskeln oder ausgedehnter Läsionen – für einen umfassenden Überblick ohne Bildwechsel.
Sonden-Highlights

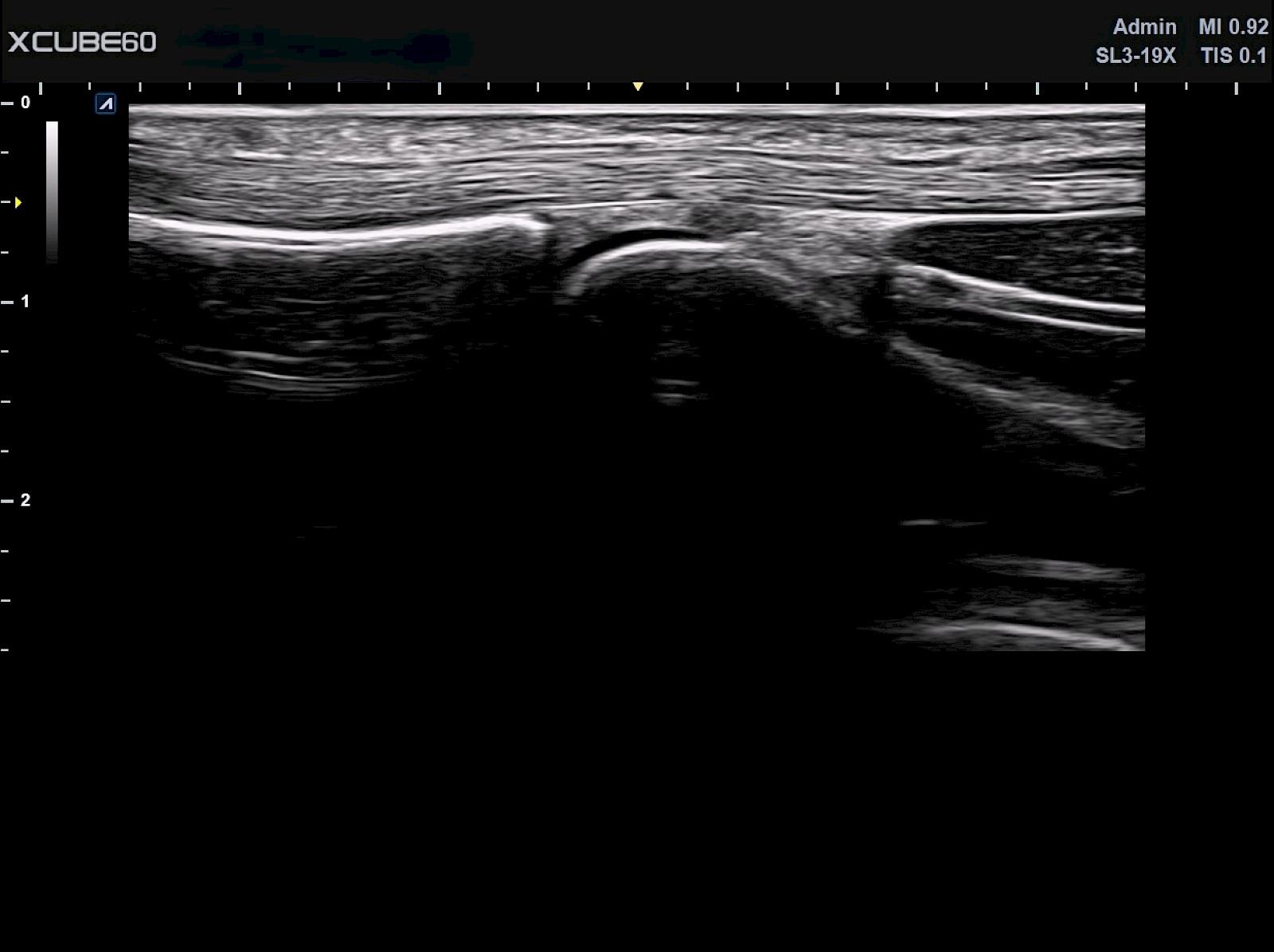

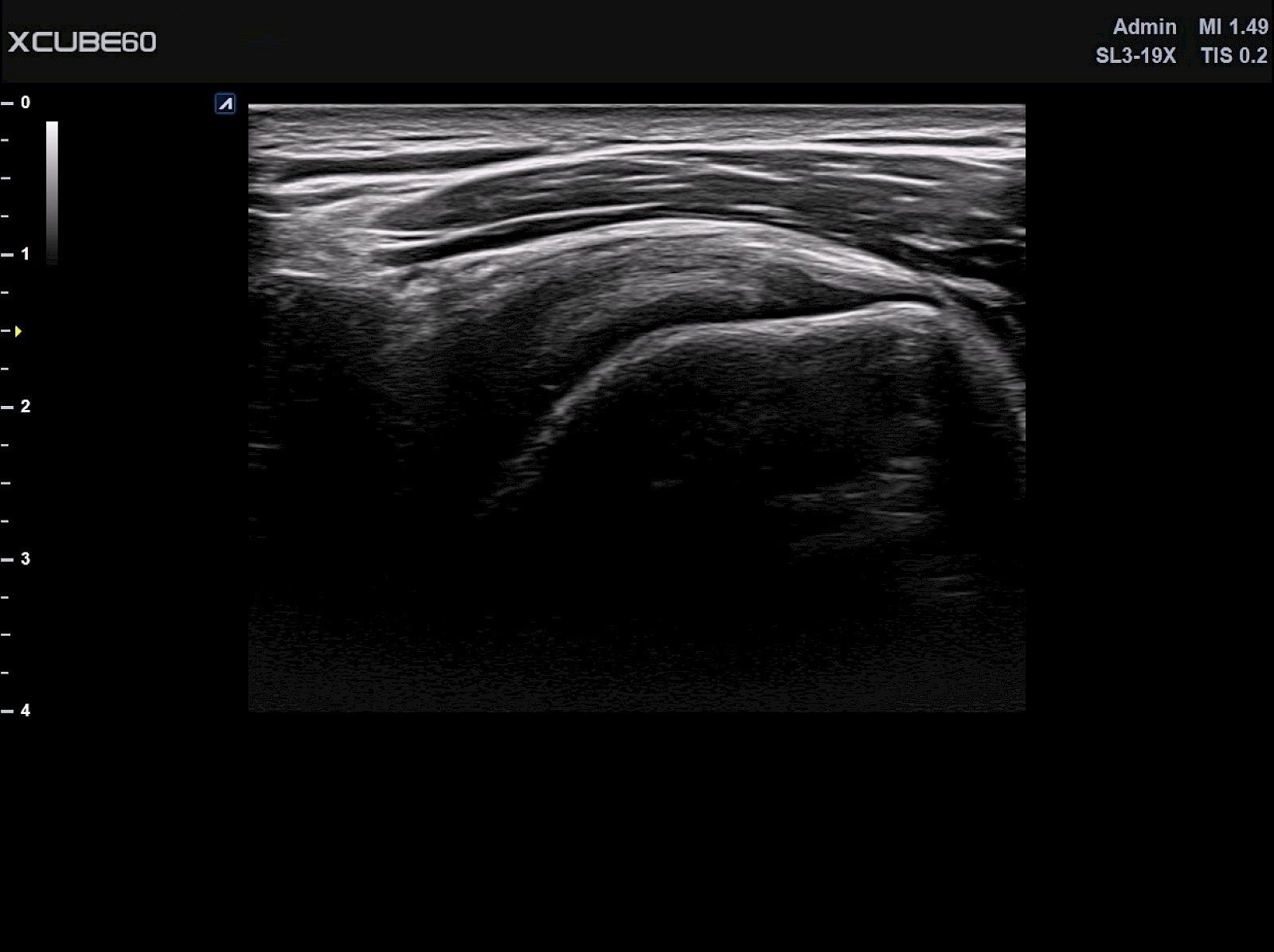

SL3-19X

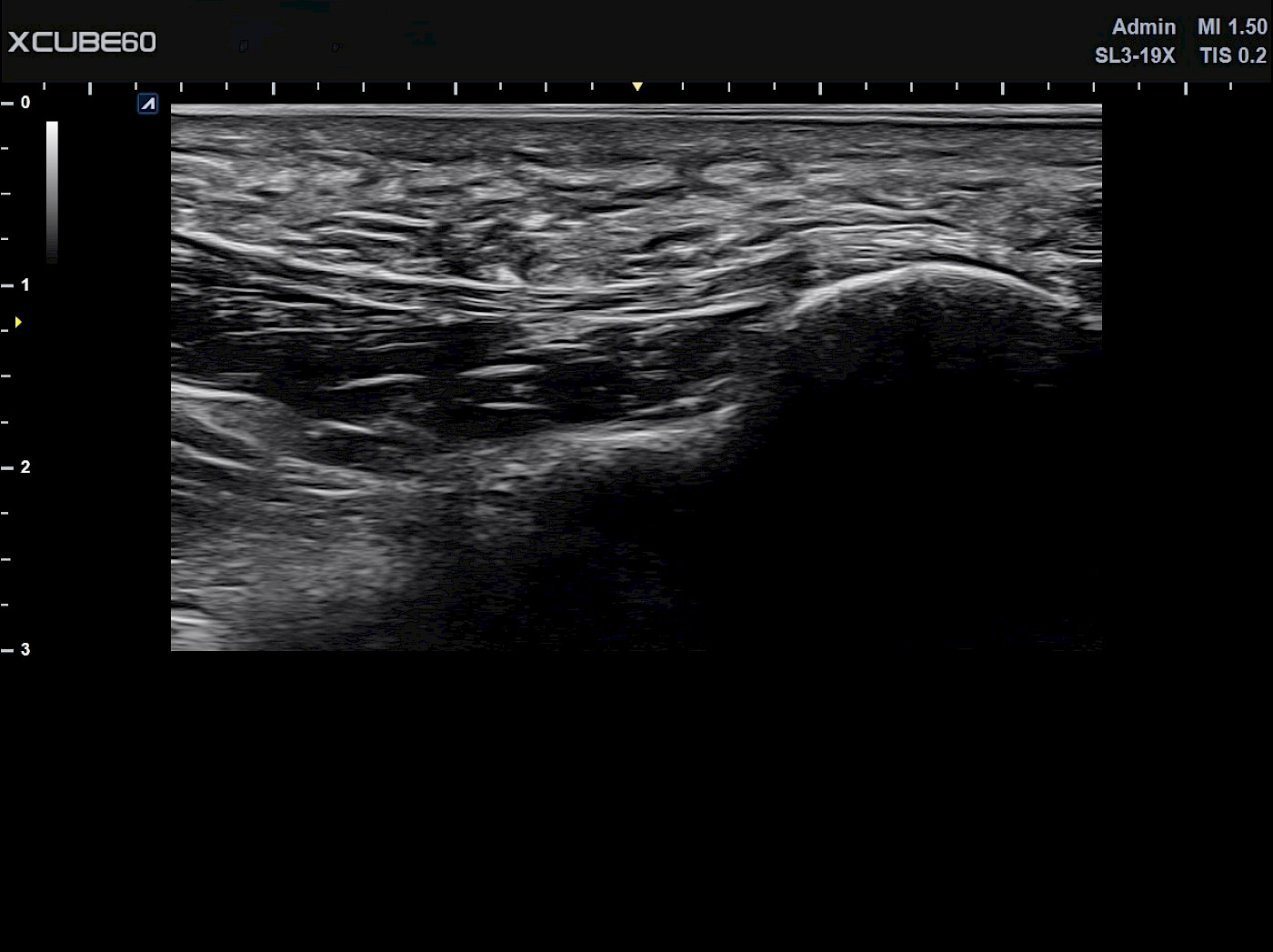

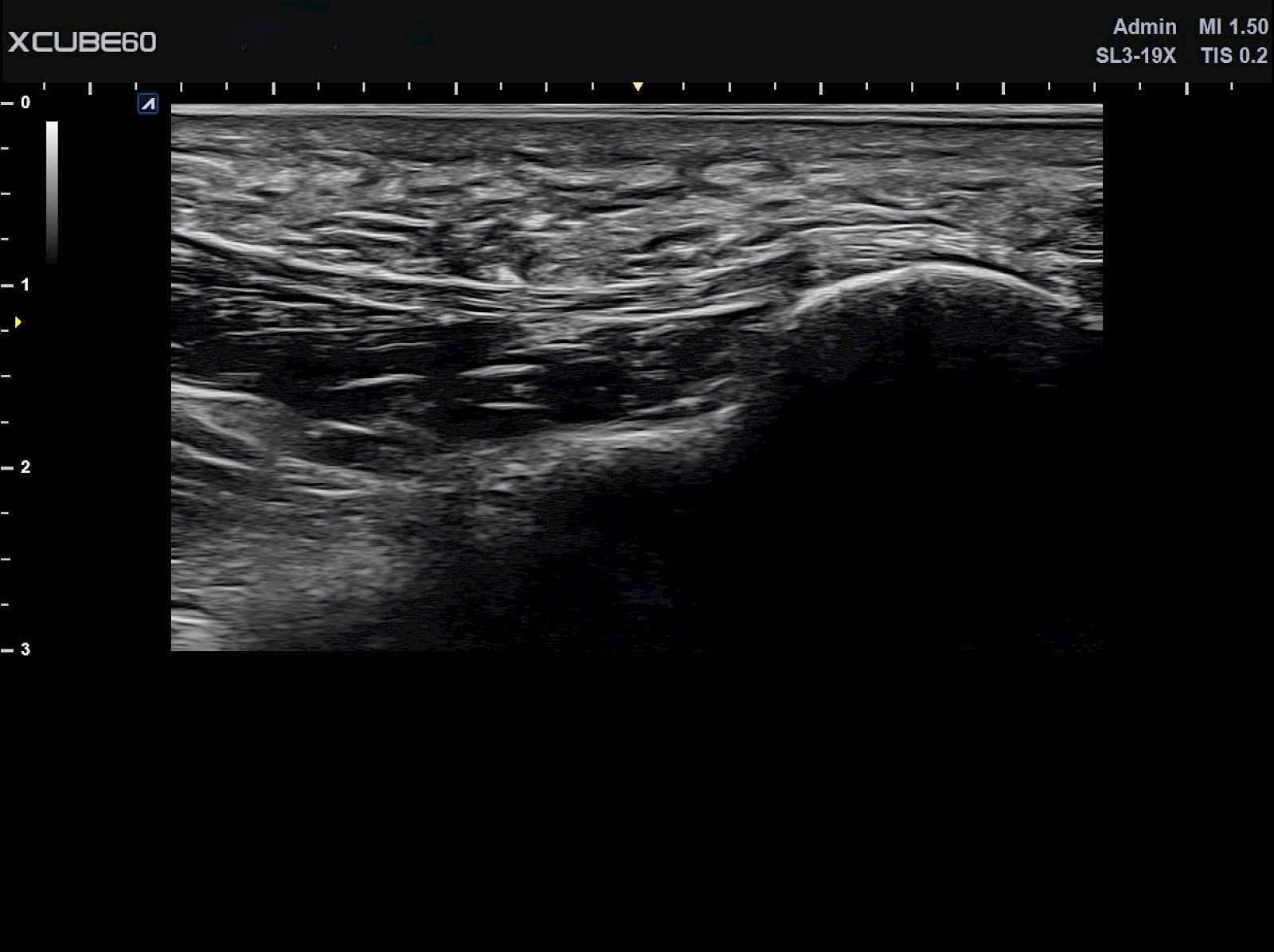

Die SL3-19X ist ein hochauflösender Linearschallkopf mit Einkristall-Technologie und nahtloser, abriebfester Auflagefläche. Mit Frequenzen bis 19 MHz und einer Abbildungsbreite von 51mm liefert sie detailreiche Darstellungen von Gelenken, Sehnen und Weichteilstrukturen – ideal für präzise Diagnostik und ultraschallgestützte Interventionen in der Rheumatologie und Orthopädie.
IO7-18
Mit ihrer kompakten Hockey-Stick-Form erreicht die IO7-18 auch anatomisch schwer zugängliche Bereiche. Die hohe Frequenz liefert exzellente Detailauflösung für oberflächennahe Strukturen in der MSK-Diagnostik wie Finger und Zehengelenke.

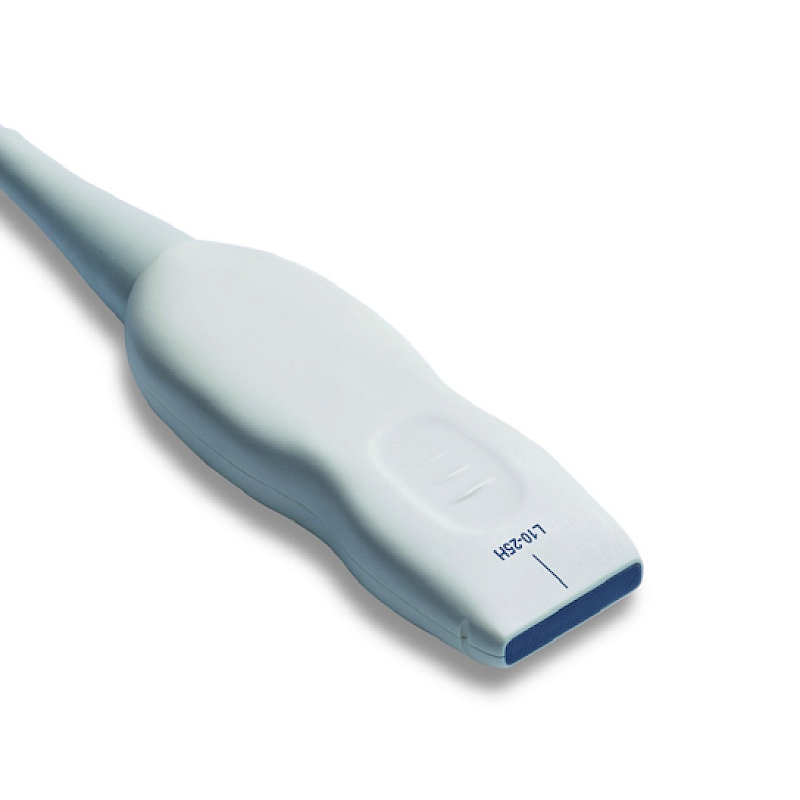

L10-25H
Mit Frequenzen bis 25 MHz ermöglicht die L10-25H eine außergewöhnlich detaillierte Darstellung oberflächennaher Strukturen. Der breitbandige Linearschallkopf mit nahtloser Auflagefläche eignet sich hervorragend für die Beurteilung feiner Sehnen, kleiner Gelenke und peripherer Nerven – perfekt für anspruchsvolle Fragestellungen in der Rheumatologie und Orthopädie.
Bewährte High-End-Technologie
X+ Crystal Signature
Unsere weiterentwickelte Einkristall-Schallkopftechnologie bildet das Herzstück unserer Systeme – für Bildqualität auf höchstem Niveau.
Full SRI
Die leistungsstarke SRI-Funktion (Speckle Reduction Imaging) minimiert Artefakte und verbessert die Definition der Gewebegrenzen. Sie kann im 2D, 3D und 4D Modus eingesetzt werden.
SCI
Dank der Kombination mehrerer Abstrahlwinkel ermöglicht Spatial Compounding Imaging kontrastreichere, artefaktärmere und gleichmäßig homogene Bilder – vom Nahfeld bis zum Fernfeld.
Smarte Funktionen für schnellere Arbeitsabläufe
XpeedTM
Durch einfaches Drücken der XpeedTM-Taste werden Bilder im 2D- und Doppler-Modus ohne weiteres Eingreifen automatisch optimiert.
X+ Compare
Anwender können zuvor aufgenommene Bilder und Sequenzen aus dem internen Archiv oder einem PACS mit der aktuellen Untersuchung in Echtzeit vergleichen, was Follow-Up Untersuchungen maßgeblich verbessert.
CUBE Connect - Online Support Modul (Standard)
Unsere Applikationsspezialisten und Servicetechniker unterstützen Sie auf Ihren Wunsch direkt per Online-Fernzugriff auf Ihr X-CUBE System – schnell und unkompliziert. Diese Funktion ist standardmäßig auf allen ALPINION Ultraschallsystemen verfügbar.
Power Preset
Mit nur einem Tastenklick laden Sie gespeicherte Voreinstellungen – so starten Sie schneller und einfacher in Ihre Untersuchung und sparen wertvolle Vorbereitungszeit.
X-CUBE 60: Technische Spezifikationen
Bildgebung & Display
- 21,5 Zoll HD LED Monitor
- 12,1 Zoll HD Touchscreen
- X+ Architecture mit Parallel-Beamforming für erhöhte Auflösung, Bildrate & Penetration
Konnektivität & Funktionalität
- 4 aktive Schallkopfanschlüsse
- CW Stiftsondenanschluss (optional)
- USB Realtime-Recording
- WLAN (optional)
- DICOM Connectivity
- CUBE Connect - Online Wartungsmodul (Standard)
- 250GB SSD + 1TB SSD Bildarchiv
- Energiesparfunktion/Sleep Modus (Wake-up Zeit <6s)
- Ausfahrbare alphanummerische Tastatur
- Gewicht: 70kg

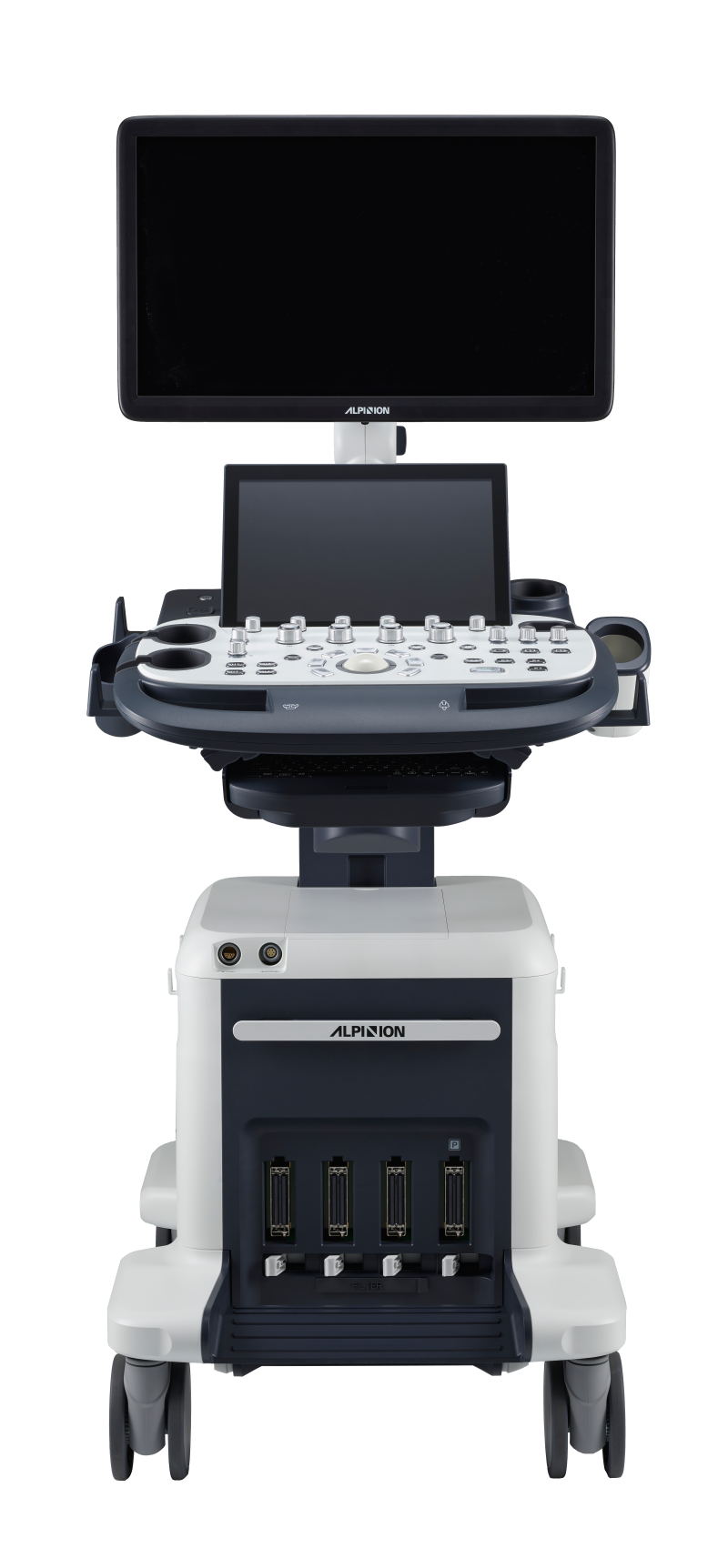

Systemaufbau

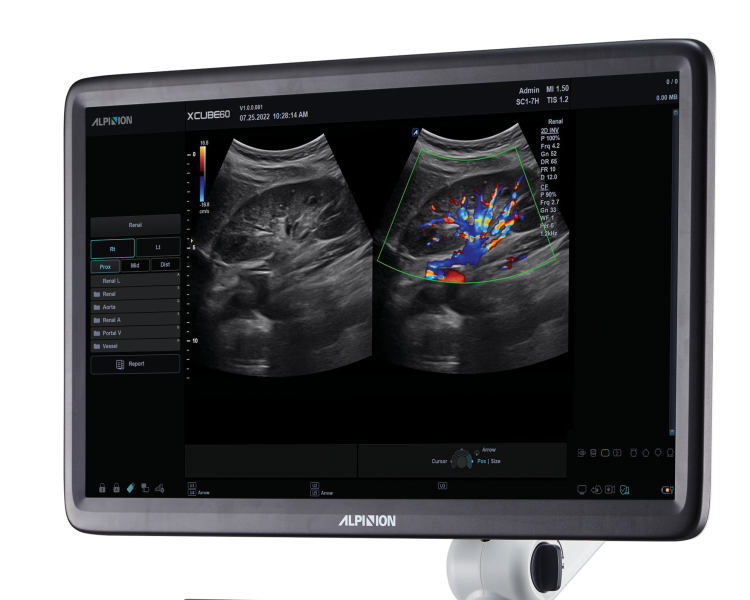

Voll schwenk- und höhenverstellbarer 21,5 Zoll HD Monitor liefert kristallklare Bilder mit hoher Farbgenauigkeit für eine komfortable Diagnose.

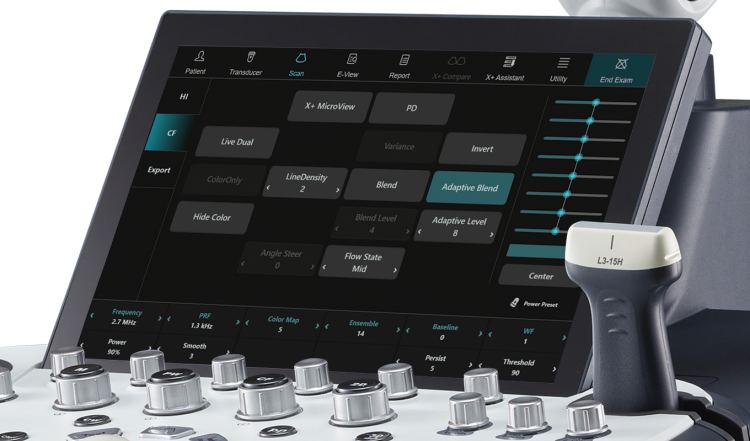

Der interaktive Touchscreen passt sich dynamisch an die jeweilige Anwendung an und stellt kontextbezogen die relevantesten Funktionen bereit – für eine intuitive und effiziente Bedienung.

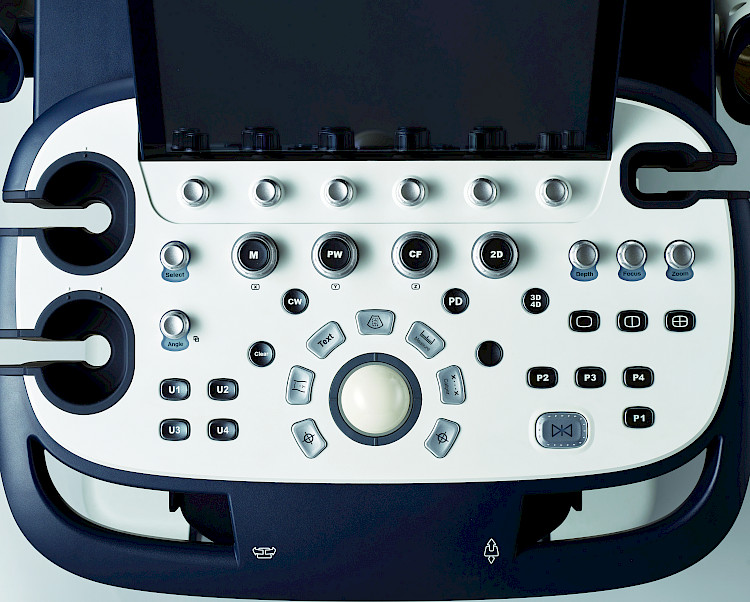

Das kompakte Bedienpanel mit digitaler Tastatur vereint alle wesentlichen Steuerungselemente auf kleinstem Raum. Die unter dem Panel integrierte, ausfahrbare Tastatur ermöglicht bei Bedarf eine komfortable Texteingabe – platzsparend verstaut und jederzeit griffbereit.

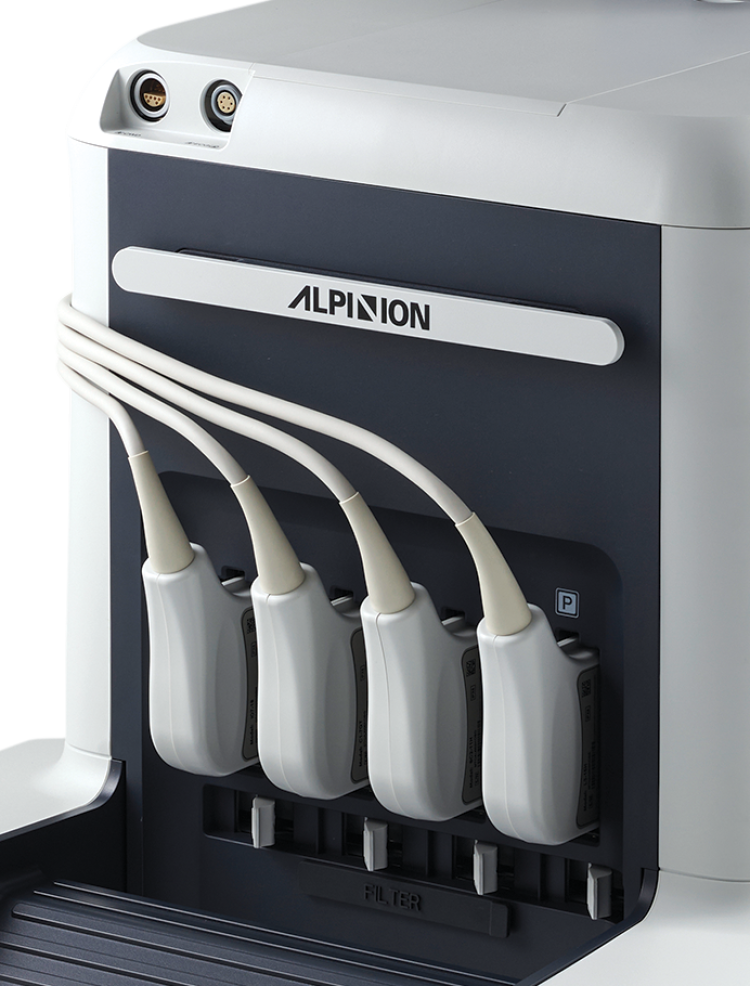

Vier Sondenanschlüsse bieten maximale Flexibilität für unterschiedliche Untersuchungsanforderungen. Ein optionaler Stiftsonden-Port erweitert das System für spezialisierte Gefäßanwendungen.
Optimale Sonden für jede Anwendung
Das X-CUBE 60 profitiert von ALPINIONs umfangreichem Schallkopf-Portfolio:
Single-Crystal-Sonden mit X+ Crystal Signature™ Technologie
liefern höchste Sensitivität und Breitbandcharakteristik für exzellente Bildauflösung.
Hochfrequente High-Density-Linear- und Konvexsonden decken das gesamte Spektrum rheumatologischer und orthopädischer Anforderungen ab – von der Gelenk- und Weichteildiagnostik über Sehnen- und Bandstrukturen bis hin zu
ultraschallgestützten Interventionen. Da ALPINION alle Schallköpfe selbst
entwickelt und fertigt, sind diese perfekt auf das System abgestimmt.
SC1-7H
Abdomen, Geburtshilfe, Gynäkologie, fetales Echo
High Density
Extreme High Density
Einkristall
X+ Crystal Signature
PowerView
Weitwinkel
Biopsie-Kit verfügbar
Ultrahochfrequent
SL3-19X
MSK, Mamma, Schilddrüse, Testikel, Gefäße
High Density
Extreme High Density
Einkristall
X+ Crystal Signature
PowerView
Weitwinkel
Biopsie-Kit verfügbar
Ultrahochfrequent
IO7-18
MSK (oberflächlich), Nerven, Weichteile
High Density
Extreme High Density
Einkristall
X+ Crystal Signature
PowerView
Weitwinkel
Biopsie-Kit verfügbar
Ultrahochfrequent
L10-25H
MSK (oberflächlich), Mamma, Schilddrüse, Testikel
High Density
Extreme High Density
Einkristall
X+ Crystal Signature
PowerView
Weitwinkel
Biopsie-Kit verfügbar
Ultrahochfrequent
L3-15H
Karotis, periphere Gefäße, Schilddrüse, MSK, Mamma
High Density
Extreme High Density
Einkristall
X+ Crystal Signature
PowerView
Weitwinkel
Biopsie-Kit verfügbar
Ultrahochfrequent
L3-12X
Karotis, periphere Gefäße, Schilddrüse, MSK, Mamma
High Density
Extreme High Density
Einkristall
X+ Crystal Signature
PowerView
Weitwinkel
Biopsie-Kit verfügbar
Ultrahochfrequent
L3-8H
Karotis, periphere Gefäße, Schilddrüse, Testikel, MSK, Mamma
High Density
Extreme High Density
Einkristall
X+ Crystal Signature
PowerView
Weitwinkel
Biopsie-Kit verfügbar
Ultrahochfrequent
P1-5CT
Kardiologie, transkraniell
High Density
Extreme High Density
Einkristall
X+ Crystal Signature
PowerView
Weitwinkel
Biopsie-Kit verfügbar
Ultrahochfrequent
